・配線/調整のしやすさを徹底追求 [検出方式]透過形 [検出距離]10m [標準検出物体]φ14.8mm以上の不透明体 [指向角]投・受光器：各3?20° [光源（発光波長）]赤外発光ダイオード（950nm） [電源電圧]DC12?240V±10％ リップル（p-p）10％以下、AC24?240V±10％ 50/60Hz [消費電力] 　DC…3W以下（投光器1W以下、受光器2W以下） 　AC…3W以下（投光器1W以下、受光器2W以下） [制御出力] 　リレー出力（形E3JM-□□M4（T）タイプ）：1c接点 AC250V 3A（cosφ＝1）以下、DC5V10mA以上 　DC無接点出力（形E3JM-□□S4（T）タイプ）：DC48V 100mA以下（残留電圧2V以下） 　入光時ON/しゃ光時ON スイッチ切替式 [寿命　（リレー出力）] 　機械的…5,000万回以上（開閉ひん度18,000回/時） 　電気的…10万回以上（開閉ひん度1,800回/時） [応答時間] 　リレー出力…（形E3JM-□□M4（T）タイプ）動作・復帰： 各30ms以下 　DC無接点出力…（形E3JM-□□S4（T）タイプ）動作・復帰： 各5ms以下 [タイマ機能 ＊] 　ONディレイ、OFFディレイ、ワンショットディレイ、スイッチ切替式 　タイマ時間：0.1?5s（可変）（形E3JM-□□□4Tタイプのみ） [使用周囲照度]受光面照度 白熱ランプ：3,000lx以下 [周囲温度範囲]動作時：?25?＋55℃、保存時：?30?＋70℃（ただし、氷結、結露しないこと） [周囲湿度範囲]動作時：45?85％RH、保存時：35?95％RH（ただし、結露しないこと） [絶縁抵抗]20MΩ以上（DC500Vメガにて） [耐電圧]AC2,000V 50/60Hz 1min [振動] 　耐久…10?55Hz 複振幅1.5mm X、Y、Z各方向 2h 　誤作動…10?55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃] 　耐久…500m/s^2 X、Y、Z各方向 3回 　誤作動…100m/s^2 X、Y、Z各方向 3回 [保護構造]IEC規格 IP66 [接続方式]端子台タイプ [質量（梱包状態）]約270g [材質] 　ケース…ABS 　レンズ部…メタクリル樹脂 　カバー…ポリカーボネート 　取りつけ金具…鉄 [付属品] 　取りつけ金具（ねじ付）、ナット、端子保護カバー、コード取りつけナット一式（「-US」タイプ除く）、 　取扱説明書、反射板（回帰反射形のみ） ＊タイマ機能付きセンサ（形E3JM-□□□4T）はタイマを無効にはできません。

●アンプ内蔵形で業界トップクラスの検出距離 ●冷凍倉庫でも使用が可能な低温動作保証 ●光軸と機械軸の一致性向上 ●配線間違いが起こっても、センサを保護 ●欧州RoHS指令完全適合 [検出方式]透過形 [検出距離]0m?10m [標準検出物体]不透明体 φ12mm以上 [指向角]投光器:3?15°　受光器:3?15° [光源]赤色発光ダイオード （発光波長: 660nm） [電源電圧]DC12?24V ±10% （リップル(p-p)10%以下） [消費電流]投光器: DC 15mA以下　受光器: DC 20mA以下 [制御出力（出力形式）]PNPオープンコレクタ [制御出力（負荷電流）]0?100mA [制御出力（残留電圧）](DC) 1V以下 （負荷電流 10mA未満）　(DC) 2V以下 （負荷電流 10?100mA） [動作モード]入光時ON/遮光時ON 切替式 [負荷印加電圧]DC26.4V以下 [保護回路]サージ吸収　出力短絡保護　出力逆接続保護　電源逆接続保護 [応答時間]1ms以下 [感度調整]単回転ボリウム [使用周囲照度]白熱ランプ:3000lx以下、太陽光:10000lx以下 [周囲温度範囲]使用時: -25?55℃　保存時: -40?70℃　（ただし、氷結、結露しないこと） [周囲湿度範囲]使用時: 35?85%RH　保存時: 35?95%RH　（ただし、結露しないこと） [絶縁抵抗]20MΩ以上(DC500Vメガにて)充電部一括とケース間 [耐電圧]AC1000V 50/60Hz 1min充電部一括とケース間 [振動（耐久）]10?55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃（耐久）]500m/s2 X、Y、Z各方向 3回 [保護構造]IEC60529規格: IP67 [適用規格（EC指令（低電圧指令））]EN60947-5-2 [適用規格（EC指令（EMC指令））]EMI: EN60947-5-2　放射妨害電界強度: EN55011 Group 1 class A　EMS: EN60947-5-2　静電気放電イミュニティ: IEC61000-4-2　電界強度イミュニティ: IEC61000-4-3　バーストノイズイミュニティ: IEC61000-4-4 [適用規格（EC指令（CE表示））]あり [接続方式]M12コネクタ中継タイプ （コード長: 0.3m） [表示灯]動作表示灯(橙)、安定表示灯(緑)、電源表示灯(橙) [質量（梱包状態）]約75g [締め付けトルク]0.5N・m以下 （M3ねじ使用） [ケース材質]ポリブチレンテレフタレート [レンズ部材質]変性ポリアリレート [付属品]取扱説明書

・アンプ内蔵形で業界トップクラスの検出距離 ・冷凍倉庫でも使用が可能な低温動作保証 ・光軸と機械軸の一致性向上 ・配線間違いが起こっても、センサを保護 ・欧州RoHS指令完全適合 [検出方式]透過形 [形式]PNP出力 [検出距離]10m [投光スポット径（代表例）]- [標準検出物体]φ12mm以上の不透明体 [最小検出物体（代表例）]- [応差（代表例）]- [指向角]投・受光器：各3?15° [光源（発光波長）] 　赤色発光ダイオード 　（660nm） [消費電流] 　35mA以下 　(投光器15mA以下、受光器20mA以下) [保護回路]電源逆接続保護、出力短絡保護、出力逆接続保護 [応答時間]動作・復帰：各1ms以下 [保護構造]IEC規格 IP67 [接続方式]コード引き出しタイプ（標準コード長2m/500mm） [質量（梱包状態）]約120g [材質] 　ケース…ポリブチレンテレフタレート 　レンズ部…変性ポリアリレート

●特長 生産性に関わる制御系システムに影響を与えず、 保全系システムなどの多彩なデータ収集が可能 ネットワーク経由で通信電源電圧モニタ、経年劣化、 設備稼働情報などを容易に収集・管理が可能 拡張I/Oユニットの増設が可能 通信速度設定レス化や端子台脱着構造でメンテナンス性を向上 [内部のI/Oコモン線処理]PNP対応(入力(+)コモン/出力(+)コモン) [I/O接続形態]M3ねじ端子 [内部回路電源定格電圧]通信コネクタより供給 [入出力点数]入力8点/出力8点 [I/O電源定格電圧]DC24V [ON遅延時間]1.5ms以下 [OFF遅延時間]1.5ms以下 [ON電圧]DC15V以上(各入力端子とG間) [OFF電圧]DC5V以下(各入力端子とG間) [OFF電流]1.0mA以下 [入力電流] 　6.0mA以下/点(DC24V時) 　3.0mA以上/点(DC17V時) [コモン当たりの回路数]8点/コモン [通信電源電圧]DC11?25V [ユニット電源電圧]不要(通信コネクタより供給) [I/O電源電圧]DC20.4?26.4V(DC24V -15?+10%) [通信電源消費電流]40mA以下(DC24V時)、65mA以下(DC11V時) [耐電圧]AC500V(絶縁されている回路間) [耐ノイズ性]IEC61000-4-4に準拠 2kV(電源ライン) [耐振動]10?60Hz 複振幅0.7mm、 60?150Hz 50m/s2 X、Y、Z各方向 80min [耐衝撃]150m/s2 3軸6方向各3回 [取りつけ方法]DIN35mmレール取りつけ [ねじ締めトルク]M3(電源、I/O端子)：0.5N・m [使用周囲温度]-10?+55℃ [使用周囲湿度]25?85%(結露なきこと) [保存周囲温度]-25?+65℃ [質量]145g以下

光電近接超音波センサ、レベル機器、一般リレー、ソリッドステートリレー、タイマカウンタ温度調節器、監視制御機器、アナンシェータに適用 [品名]角形共用ソケット [型番]P2RFZ-05-E [形状]P2RF（表面接続） [重量]約30g [ピン数]5ピン [連続通電電流]10A [耐電圧] 　同極接点端子間 ：AC1,000V 1min 　コイル接点端子間：AC4,000V 1min [絶縁抵抗 ＊1]1,000MΩ以上 ＊1. DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。

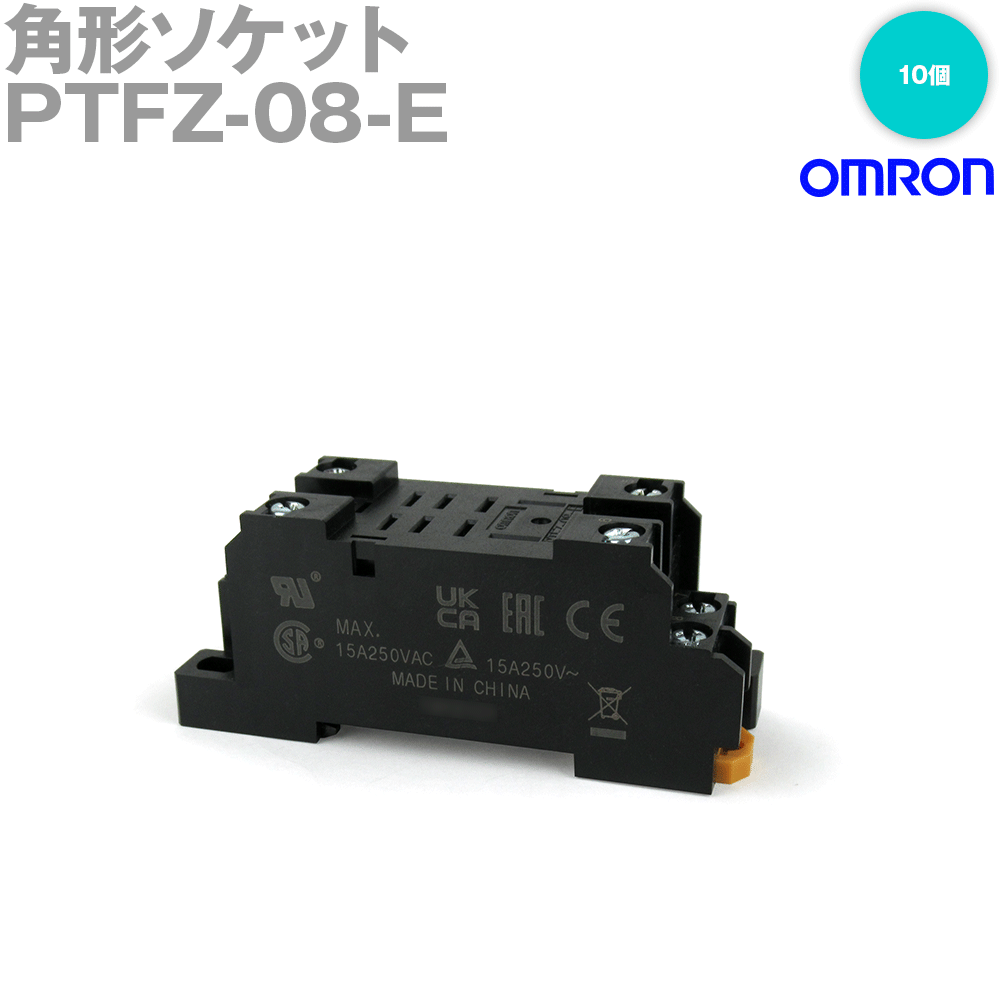

光電近接超音波センサ、レベル機器、一般リレー、ソリッドステートリレー、タイマカウンタ温度調節器、監視制御機器、アナンシェータに適用 [連続通電電流] 　12A (@70℃) 　15A (@50℃) [耐電圧] 　異極接点端子間：AC2,500V 1min 　同極接点端子間：AC2,500V 1min 　アース端子間：AC2,500V 1min 　コイル接点端子間：AC2,500V 1min [絶縁抵抗 *1]1,000MΩ以上 *1. DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。

光電近接超音波センサ、レベル機器、一般リレー、ソリッドステートリレー、タイマカウンタ温度調節器、監視制御機器、アナンシェータに適用 [品名]角形共用ソケット [型番]P2RFZ-05 [形状]P2RF（表面接続） [重量]約30g [ピン数]5ピン [連続通電電流]10A [耐電圧] 　同極接点端子間 ：AC1,000V 1min 　コイル接点端子間：AC4,000V 1min [絶縁抵抗 ＊1]1,000MΩ以上 ＊1. DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。

・プッシュインPlus端子台を採用し従来のねじ端子より配線工数を削減。
・ねじの緩みの発生がなく、メンテナンスフリーを実現。
・軽い挿入力かつ強固な引抜強度を備え、配線工数削減と高い信頼性を両立。
・より線配線時はマイナスドライバを挿した状態で保持する「ハンズフリー」機構により高い作業性を実現。
・各端子には2本の電線を独立して挿入可能。
・DINレール取付、ねじ取付共用。
性能 ソケット本体 [使用周囲温度]−40〜＋70℃ [使用周囲湿度]5〜85％RH [連続通電電流 ＊]10A [耐電圧] 　同極接点端子間…AC2,000V 1min 　異極接点端子間…AC2,000V 1min 　コイル接点端子間…AC2,000V 1min [絶縁抵抗]1,000MΩ以上（DC500V) [質量（約）]約100g ＊形PTF-14-PU-Lの連続通電電流10Aは周囲温度40℃までの値です。
周囲温度70℃では7Aとなります。

●ワークのある・なし検出に必要な機能・性能に厳選し、 新技術を用いることで低価格を実現 ●最小検出物体 3μm、応答速度最速 50μs パーツフィーダや二次電池シート巻取機など、 お客様の装置で安心して使える検出性能 ●ボタンを2回押すだけで光量としきい値を最適条件に調整 できるスマートチューニング搭載 ●省コスト・省スペース・省配線な2チャンネルタイプもラインアップ [タイプ]2チャンネル [接続方式]コード引き出し [出力]2出力 [光源 (発光波長)]赤色4元素発光ダイオード (625nm) [電源電圧]DC12〜24V±10%リップル (p-p)10%以下 [消費電力]通常モード：820mW以下 (電源電圧24V時 消費電流35mA以下/電源電圧12V時 消費電流69mA以下)エコ機能ON：600mW以下 (電源電圧24V時 消費電流25mA以下/電源電圧12V時 消費電流50mA以下) [制御出力] 　負荷電源電圧：DC26.4V以下、オープンコレクタ出力形 (NPN/PNP出力は、形式によって異なります) 　負荷電流：100mA以下 (残留電圧 負荷電流10mA未満：1V以下、 負荷電流10〜100mA：2V以下) 　オフ状態電流：0.1mA以下 [表示灯] 　7セグディスプレイ (しきい値表示：緑色+受光量表示：赤色) 　表示方向：通常/反転表示切替可能 　スマートチューニング表示灯 (緑色) 　標準タイプのみ：OUT表示灯 (橙色) 　2チャンネルタイプのみ：OUT1/2表示灯 (橙色)、CH表示灯 (緑色) [保護回路]電源逆接続保護、出力短絡保護、出力逆接続保護 [応答時間] 　最速モード (SHS)…動作・復帰：各100μs 　高速モード (HS)…動作・復帰：各250μs*2 　標準モード (Stnd)…動作・復帰：各1ms *4 　ギガパワーモード (GIGA)…動作・復帰：各16ms [感度調整] 　スマートチューニング【2点チューニング/パワーチューニング/パーセントチューニング (-99%〜+99%)/ 　最大感度チューニング/フルオートチューニング/位置決めチューニング】またはマニュアル調整 [相互干渉防止機能] 　投光周期 設定切替式 (最大2台)。
　または、E3X-ZV 2台 (台数優先モード)とE3X-MZV 1台まで。
[機能] 　DPC (受光量自動補正)…あり 　ATC (閾値自動補正)…あり 　タイマ…タイマ機能無効/オフディレイ/オンディレイ/ワンショット1〜9999ms 　ゼロリセット…マイナス表示可能 (しきい値もシフトします) 　設定リセット…イニシャルリセット (工場出荷時の状態)/ユーザリセット (セーブした状態)から選択可能 　エコ機能…OFF (デジタル表示点灯)/ECO (デジタル表示消灯)から選択可能 　パワーチューニング設定…ON/OFFから選択可能 [使用周囲照度]受光面照度 白熱ランプ：20,000lx以下、太陽光：30,000lx以下 [周囲温度範囲]動作時：-25〜+55℃/保存時：-30〜+70℃ (ただし、氷結、結露しないこと) [周囲湿度範囲]動作時・保存時：各35〜85%RH (ただし、氷結、結露しないこと) [絶縁抵抗]20MΩ以上 (DC500Vメガにて) [耐電圧]AC1,000V 50/60Hz 1min [振動 (耐久)]10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃 (耐久)]500m/s2 X、Y、Z各方向 3回 [質量 (梱包状態/本体のみ)]約100g/約75g [材質] 　ケース…ポリカーボネート (PC) 　カバー…ポリカーボネート (PC) 　コード…塩化ビニル (PVC) [付属品]取扱説明書、コンプライアンスシート *3. 相互干渉防止機能 台数優先モード時 4台：1.6ms *4. 相互干渉防止機能使用時：1.6ms

XS2W-D421-E81-Aの代替品です。
[形式] XS2W-D421-E81-F [シリーズ] 形XS2Wシリーズ　ケーブル付コネクタ ソケット(メス) /プラグ(オス)　両側コネクタ [形状] ストレート/ストレート [仕様] 　DC用 　(1)(2)(3)(4) 茶白青黒 [ケーブル長] 3m [ケーブル仕様] 標準ケーブル (難燃性・ロボットケーブル)

LY4，LY4Nシリーズに適合するソケットです。
接続ソケット [ピン数]14 [端子の種類]ねじ締め端子 [適用形式] 　（4極） 　形LY4 　形LY4N 　形LY4-D 　形LY4N-D2 　 　（すべての電源電圧 　を含みます） [接続] 　表面接続 　（レール取りつけ、ねじ締め取りつけ共用）

●特長 ねじレスなので、増し締め不要。
端子台脱着可能で、メンテナンス作業を強力にサポート。
結線もワンアクションのみ。
棒端子の差込で結線完了。
[短絡・断線検知機能]あり [内部のI/Oコモン線処理]PNP対応((-)コモン) [I/O端子]クランプターミナル [内部回路電源定格電圧]通信コネクタより供給 [入力点数]入力32点 [I/O電源電圧]DC20.4?26.4V(DC24V -15?＋10％) [入力電流]6.0mA以下/点(DC24V時)　3.0mA以上/点(DC17V時) [入力抵抗]4kΩ [ON遅延時間]1.5ms以下 [OFF遅延時間]1.5ms以下 [ON電圧]DC15V以上(各入力端子とG間) [OFF電圧]DC5V以下(各入力端子とG間) [ON電流]3mA以上 [OFF電流]1mA以下 [コモン当たりの回路数]16点/コモン [電源短絡保護]50mA/点以上で動作 [未接続検知]0.3mA/点以下で動作 [通信電源電圧]DC11?DC25V(通信コネクタから供給) [通信電源消費電流]65mA以下(DC24V時)、105mA以下(DC11V時) [耐ノイズ性]IEC61000-4-4に準拠　2kV(電源ライン) [耐振動]10?60Hz 複振幅0.7mm、 60?150Hz 50m/s2　X、Y、Z各方向 80min [耐衝撃]150m/s23軸6方向各3回 [耐電圧]AC500V(絶縁されている回路間) [絶縁抵抗]20MΩ以上(絶縁されている回路間) [使用周囲温度]-10?+55℃ [使用周囲湿度]25?85%(結露のないこと) [使用周囲雰囲気]腐食性ガスのないこと [保存周囲温度]-20?+65℃ [取りつけ方法]DIN35mmレール取りつけ [質量]480g以下

[形式]形XS2R-D526-S003 [備考] 　接続コード 　・両側コネクタ形XS2Wシリーズ 　・片側コネクタ 形XS2Fシリーズ4芯タイプ

・プッシュインPlus端子台を採用し従来のねじ端子より配線工数を削減。
・ねじの緩みの発生がなく、メンテナンスフリーを実現。
・軽い挿入力かつ強固な引抜強度を備え、配線工数削減と高い信頼性を両立。
・より線配線時はマイナスドライバを挿した状態で保持する「ハンズフリー」機構により高い作業性を実現。
・各端子には2本の電線を独立して挿入可能。
・DINレール取付、ねじ取付共用。
性能 ソケット本体 [使用周囲温度]−40〜＋70℃ [使用周囲湿度]5〜85％RH [連続通電電流 ＊]10A [耐電圧] 　同極接点端子間…AC2,000V 1min 　異極接点端子間…AC2,000V 1min 　コイル接点端子間…AC2,000V 1min [絶縁抵抗]1,000MΩ以上（DC500V) [質量（約）]約65g ＊形PTF-08-PU（-L）の連続通電電流10Aは周囲温度55℃までの値です。
周囲温度70℃では7Aとなります。

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-R-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。

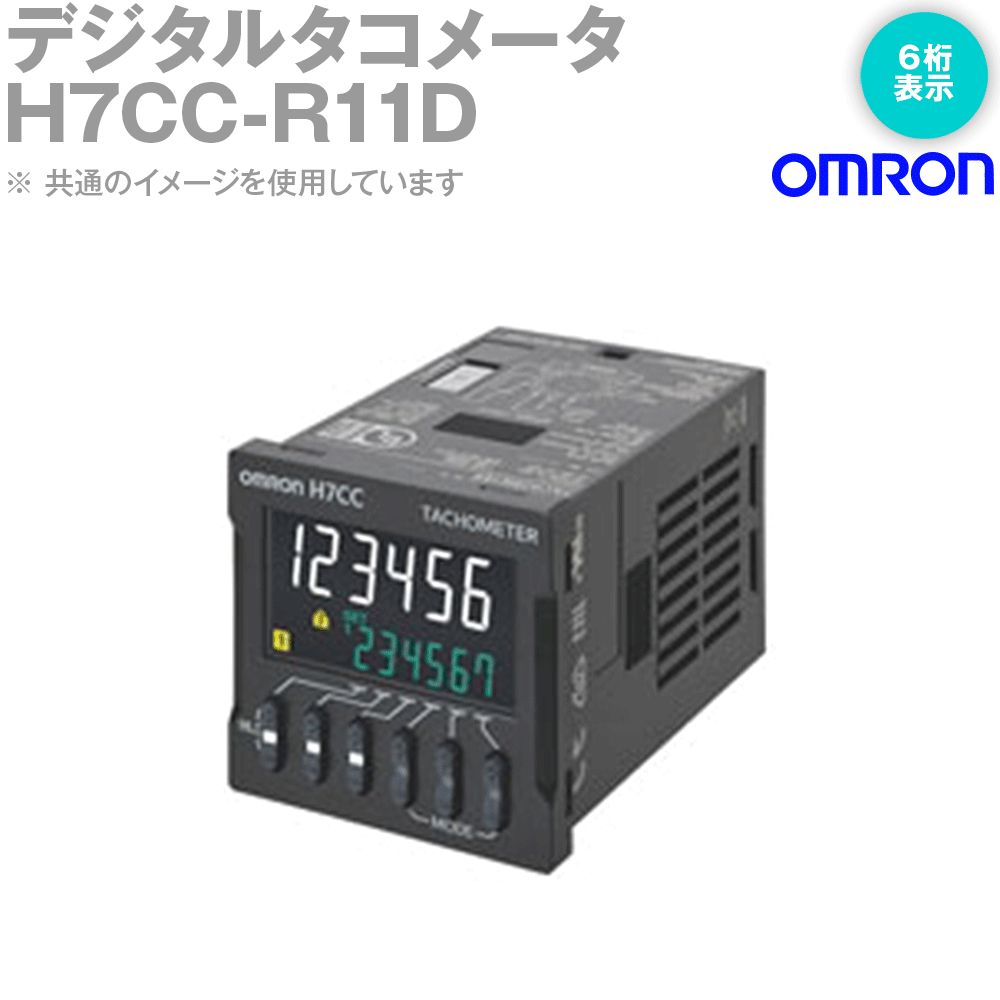

定格 [入力モード]1入力のみ [定格] 　電源電圧 ＊1…・ AC24V 50/60Hz/DC12〜48V 　許容電圧変動範囲 …定格電源電圧の85〜110％（DC12〜48Vは90〜110％） 　消費電力 …約5.5VA/3.3W（AC24V/DC12〜48V） [取りつけ方法]埋込み取りつけ、 表面取りつけ（共用） [外部接続方法]11ピンソケット [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン形Y92S-P6使用時） [入力信号]カウント、 ホールド [パルス計測方式] 　タコメータモード 　　（周期計測） 　AMD互換モード 　　（連続計測） [最高計数速度] 　30Hz 　　（最小パルス幅16.7ms） 　10kHz 　　（最小パルス幅0.05ms） 　− [最小入力信号幅] 　− 　10ms 　1ms [計測範囲 ] 　0.001〜30.00Hz 　0.001Hz〜10kHz 　0.026〜999999s 　0.003〜999999s [サンプリング周期] 　最小200ms 　連続（最小10ms間隔） [表示リフレッシュ周期] 　・ 入力パルスが5Hz以上のとき 　平均機能未使用時 ： 200ms 　平均機能使用時 ： 200×平均回数（ms） 　・ 入力パルスが5Hz未満のとき 　平均機能未使用時 ： 入力パルス周期の最大2倍 　平均機能使用時 ： （入力パルス周期×平均回数）の最大2倍 [計測精度]±0.1%F.S.±1digit以下（at 23±5℃） [出力モード ]上下限/範囲/上限/下限 [オートゼロ時間]0.1〜999.9s（タコメータモード時のみ） [起動補償タイマ]0.0〜99.9s [平均機能]単純平均/移動平均選択可能、 回数 ： OFF/2回/4回/8回/16回 [プリスケール機能]0.001〜99.999（タコメータモード時のみ） [小数点設定]下3桁 [センサ待ち時間]290ms以下（センサ待ち時間中は、 制御出力OFFで入力は受け付けません） [入力 ] ・入力方式 　　無電圧（NPN）入力/電圧（PNP）入力切替 　　無電圧入力 　　短絡時インピーダンス ： 1kΩ以下（0Ω時流出電流約12mA） 　　短絡時残留電圧 ： 3V以下 　　開放時インピーダンス ： 100kΩ以上 　　電圧入力 　　“H”レベル ： DC4.5〜30V 　　“L”レベル ： DC0〜2V（入力抵抗 約4.7kΩ） 　ホールド…最小入力信号幅 ： 20ms [外部機器への供給電源]DC12V（±10％） 100mA [制御出力]接点出力　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷 ： DC5V 10mA（P水準、 参考値） [表示方式 ＊2] 　7セグメントネガLCD 　文字高　計測値：10mm（白色）、比較値：6mm（緑色） [桁数]6桁 0〜999999 [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性 ： 10年以上 [使用周囲温度]−10〜＋55℃（密着取りつけ時 ： −10〜＋50℃）（ただし、 氷結、 結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、 氷結、 結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） ＊1.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊2.電源ON時のみ表示します。
無通電時は表示しません。
性能 [絶縁抵抗]100MΩ以上（DC500Vメガにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約100g（本体のみ）

LY2，LY2Nシリーズに適合するソケットです。
接続ソケット [ピン数]8 [端子の種類]ねじ締め端子 [適用形式] 　（1極） 　形LY1 　形LY1N 　形LY1-D 　形LY1N-D2 　 　（2極） 　形LY2 　形LY2N 　形LY2-D 　形LY2N-D2 　形LY2Z 　形LY2ZN 　形LY2Z-D 　形LY2ZN-D2 　形LY2-CR 　形LY2N-CR 　形LY2Z-CR 　形LY2ZN-CR 　（すべての電源電圧 　を含みます） [接続] 　表面接続 　（レール取りつけ、ねじ締め取りつけ共用）

光電・近接・超音波センサ、レベル機器、一般リレー、ソリッドステート・リレー、タイマ・カウンタ・温度調節器、監視制御機器、アナンシェータに適用 [ソケット形状] 丸形 [ピン数] 11ピン [形状] 表面接続 [端子形状]

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-R-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。
定格 [入力モード]1入力のみ [定格] 　電源電圧 ＊1…・ AC100〜240V 50/60Hz 　許容電圧変動範囲 …定格電源電圧の85〜110％（DC12〜48Vは90〜110％） 　消費電力 …約6.8VA（AC100〜240V） [取りつけ方法]埋込み取りつけ、 表面取りつけ（共用） [外部接続方法]11ピンソケット [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン形Y92S-P6使用時） [入力信号]カウント、 ホールド [パルス計測方式] 　タコメータモード 　　（周期計測） 　AMD互換モード 　　（連続計測） [最高計数速度] 　30Hz 　　（最小パルス幅16.7ms） 　10kHz 　　（最小パルス幅0.05ms） 　− [最小入力信号幅] 　− 　10ms 　1ms [計測範囲 ] 　0.001〜30.00Hz 　0.001Hz〜10kHz 　0.026〜999999s 　0.003〜999999s [サンプリング周期] 　最小200ms 　連続（最小10ms間隔） [表示リフレッシュ周期] 　・ 入力パルスが5Hz以上のとき 　平均機能未使用時 ： 200ms 　平均機能使用時 ： 200×平均回数（ms） 　・ 入力パルスが5Hz未満のとき 　平均機能未使用時 ： 入力パルス周期の最大2倍 　平均機能使用時 ： （入力パルス周期×平均回数）の最大2倍 [計測精度]±0.1%F.S.±1digit以下（at 23±5℃） [出力モード ]上下限/範囲/上限/下限 [オートゼロ時間]0.1〜999.9s（タコメータモード時のみ） [起動補償タイマ]0.0〜99.9s [平均機能]単純平均/移動平均選択可能、 回数 ： OFF/2回/4回/8回/16回 [プリスケール機能]0.001〜99.999（タコメータモード時のみ） [小数点設定]下3桁 [センサ待ち時間]290ms以下（センサ待ち時間中は、 制御出力OFFで入力は受け付けません） [入力 ] ・入力方式 　　無電圧（NPN）入力/電圧（PNP）入力切替 　　無電圧入力 　　短絡時インピーダンス ： 1kΩ以下（0Ω時流出電流約12mA） 　　短絡時残留電圧 ： 3V以下 　　開放時インピーダンス ： 100kΩ以上 　　電圧入力 　　“H”レベル ： DC4.5〜30V 　　“L”レベル ： DC0〜2V（入力抵抗 約4.7kΩ） 　ホールド…最小入力信号幅 ： 20ms [外部機器への供給電源]DC12V（±10％） 100mA [制御出力]接点出力　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷 ： DC5V 10mA（P水準、 参考値） [表示方式 ＊2] 　7セグメントネガLCD 　文字高　計測値：10mm（白色）、比較値：6mm（緑色） [桁数]6桁 0〜999999 [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性 ： 10年以上 [使用周囲温度]−10〜＋55℃（密着取りつけ時 ： −10〜＋50℃）（ただし、 氷結、 結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、 氷結、 結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） ＊1.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊2.電源ON時のみ表示します。
無通電時は表示しません。
性能 [絶縁抵抗]100MΩ以上（DC500Vメガにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約100g（本体のみ）

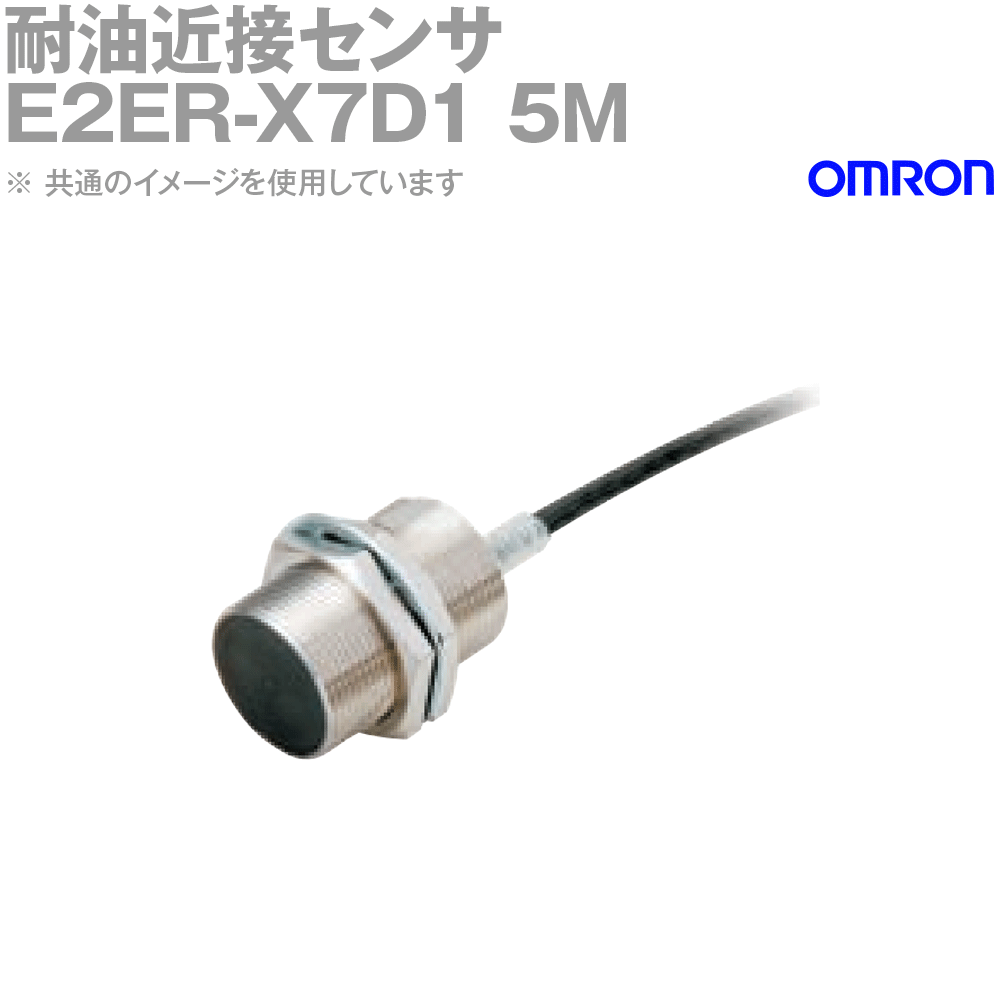

●特徴 いかなる経路からも切削油の浸入を許さない 最強の「材料」 フッ素樹脂ケーブル ケーブルからの浸入を『フッ素樹脂』でブロック いかなる経路からも切削油の浸入を許さない 先進の「封止工法」 ケーブル接合部からの浸入を先進の『封止工法』でブロック [サイズ]M18 [シールド]シールド [形式]形E2ER-X7D□ [検出距離]7mm±10% [設定距離＊1]0?5.6mm [応差]検出距離の10%以下 [検出可能物体]磁性金属（非磁性金属は検出距離が低下します。
） [標準検出物体]鉄18×18×1mm [応答周波数＊2]0.5kHz [電源電圧]DC10?30V リップル（p-p） 10%含む [漏れ電流]0.8mA以下 [制御出力] 　開閉容量…3?100mA 　残留電圧…3V以下（負荷電流100mA、コード長2m時） [表示灯]動作表示（赤色）、設定表示（緑色） [動作モード（検出物体接近時）]NO [保護回路]サージ吸収、負荷短絡保護 [周囲温度範囲]動作時：-25?+70℃ 保存時：-40?+85℃（ただし、氷結、結露しないこと） [周囲湿度範囲]動作時、保存時：各35?95%RH（ただし、結露しないこと） [温度の影響]-25?+70℃の温度範囲内で+23℃時、検出距離の±10%以内 [電圧の影響]定格電源電圧±15%範囲内で、定格電源電圧時、検出距離の±1%以内 [絶縁抵抗]50MΩ以上（DC500Vメガにて） 充電部一括とケース間 [耐電圧]AC1,000V 50/60Hz 1min 充電部一括とケース間 [振動（耐久）]10?55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃（耐久）]1,000m/s2X、Y、Z各方向 10回 [保護構造] 　IP67（IEC60529）、IP67G（JIS C 0920 附属書1） 　オムロン耐油コンポーネント評価基準＊3 合格 　（切削油種類 JIS K 2241:2000規定の切削油剤、温度35℃以下） [接続方式]コード引き出しタイプ（標準コード長 5m） [質量（梱包状態）]約145g [材質] 　ケース…黄銅 ニッケルメッキ 　検出面…ポリブチレンテレフタレート（PBT） 　締付ナット…黄銅 ニッケルメッキ 　歯付座金…鉄 亜鉛メッキ [付属品]取扱説明書 ＊1. 緑色の表示灯が点灯する範囲でお使いください。
＊2. 応答周波数は平均値です。
測定条件は、標準検出物体をもちい検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
＊3.「オムロン耐油コンポーネント評価基準」とは、オムロン独自の耐久性評価基準です。
接続方式においてコネクタ中継タイプについては、耐油コネクタ（形XS5□R）が正しくかん合された状態での保護構造性能です。
耐油コネクタ（形XS5FR）のコネクタがなくコード芯線が出ている部分は、本性能の対象外です。
また、コード引き出しタイプについても、コード芯線が出ている部分については、本性能の対象外です。

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。

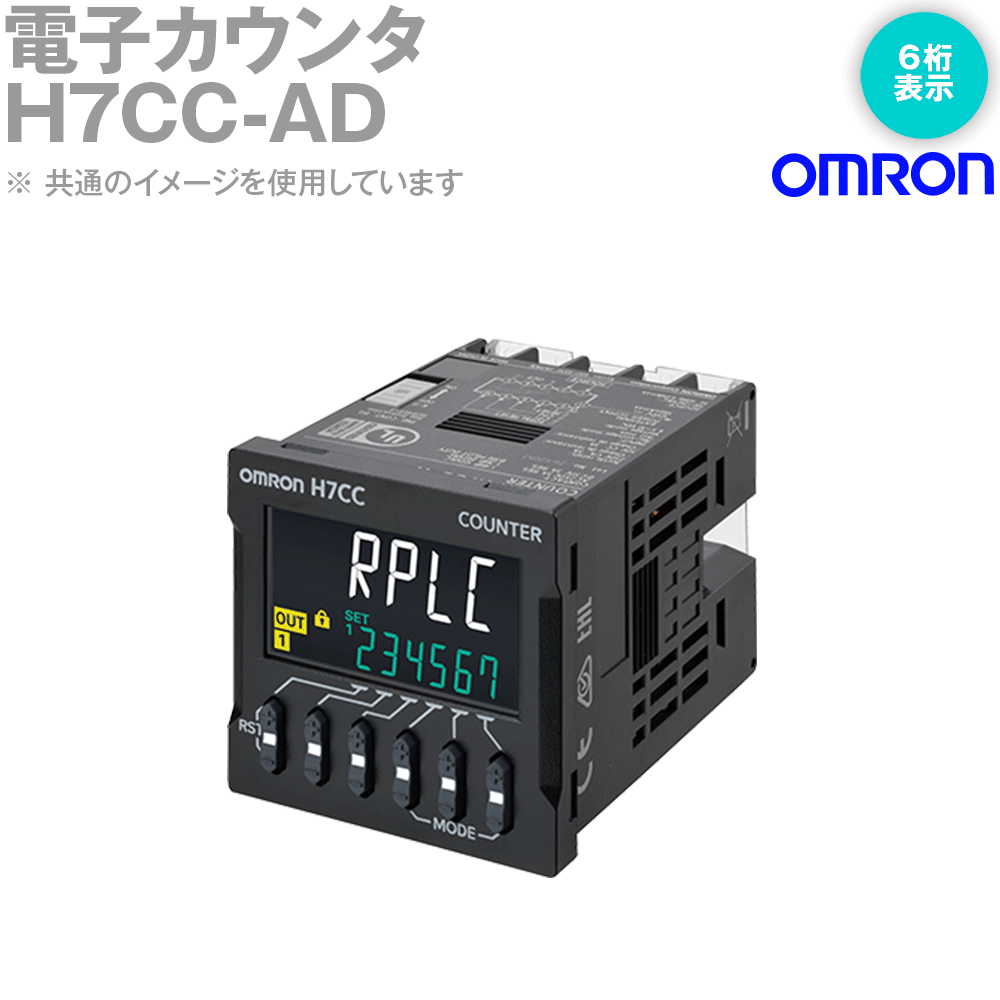

定格 [種類]プリセットカウンタ [機能]1段プリセットカウンタ、トータルプリセットカウンタ（切替） ＊1 [定格] 　電源電圧 ＊2…・AC24V 50/60Hz/DC12〜48V 　許容電圧変動範囲…定格電源電圧の85〜110％（DC12〜48Vは90〜110％） 　消費電力…約5.5VA/3.3W（AC24V/DC12〜48V） [取りつけ方法]埋込み取りつけ [外部接続方法]ねじ締め端子 [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン 形Y92S-P6使用時） [入力信号]CP1、CP2、リセット、トータルリセット ＊4 [カウンタ] 　最高計数速度…30Hz（最小パルス幅16.7ms）、 10kHz（最小パルス幅0.05ms）の切替（ON/OFF比1：1）＊CP1、 CP2共通設定 ・入力モード 　　加算（UP）、減算（DOWN）、加減算（UP/DOWN A（指令入力）、UP/DOWN B（個別入力）、UP/DOWN C（位相差入力））、 　　UP/DOWN D（指令入力）、UP/DOWN E（個別入力）、UP/DOWN F（位相差入力） 　出力モード…N、F、C、R、K-1、P、Q、A、K-2、D、L 　ワンショット時間…0.01〜99.99s ・復帰方式 　　外部リセット（最小信号幅1ms、20ms切替）、手動リセット、自動リセット（C、R、P、Qモードの動作にしたがってかかる 　　内部リセット） [プリスケール機能]有り（0.001〜99.999） [小数点設定]有り（下3桁） [センサ待ち時間]290ms以下（センサ待ち時間中は、制御出力OFFで入力は受け付けません） [入力方式] 　無電圧（NPN）入力/電圧（PNP）入力切替 　無電圧入力　短絡時インピーダンス：1kΩ以下（0Ω時流出電流約12mA）、短絡時残留電圧：3V以下、 　開放時インピーダンス：100kΩ以上 　電圧入力　　“H”レベル：DC4.5〜30V、“L”レベル：DC0〜2V（入力抵抗 約4.7kΩ） [外部機器への供給電源]DC12V（±10％）100mA（形H7CC-A8□を除く） [制御出力] 　・接点出力タイプ　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷：DC5V 10mA（P水準、参考値） 　・トランジスタ出力タイプ　DC30V max. 100mA max. 残留電圧DC1.5V以下（実力約1V）漏れ電流0.1mA以下 [表示方式　＊3] 　7セグメントネガLCD 　文字高 　カウント値 ：10mm（白色） 　設定値 ： 6mm（緑色） [桁数] 　6桁 　−99999〜999999（−5桁〜＋6桁） [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性：10年以上 [使用温度範囲]−10〜＋55℃（密着取りつけ時：−10〜＋50℃）（ただし、氷結、結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、氷結、結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） [付属品]埋込み取りつけ用アダプタ、防水パッキン、端子カバー ＊1.1段プリセットカウンタ+トータルカウンタの機能です。
＊2.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊3.電源ON時のみ表示します。
無通電時は表示しません。
＊4.形H7CC-A8□はリセット入力のみで、トータルカウントも同時にリセットします。
性能 [絶縁抵抗]100MΩ以上（DC500Vにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約120g（本体のみ）

●特長 IECのIP67に適合した高いシール性 CEマーキング対応品 [アクチュエータの種類]ローラ・レバー形 高感度タイプ [コードの長さ]5m [コード]VCTF耐油コード *1 [定格] 　一般負荷形 　AC250V 5A. DC30V 4A [保護構造]IP67 [耐久性 ＊2] 　機械的…1,000万回以上 　電気的…20万回以上(AC125V 5A 抵抗負荷) [許容操作速度]1mm〜1m/s [許容操作ひん度] 　機械的…120回/min 　電気的…30回/min [定格周波数]50/60Hz [絶縁抵抗]100MΩ以上(DC500Vメガにて) [接触抵抗(初期値)]400mΩ以下 [耐電圧] 　同極端子間…AC1,000V 50/60Hz 1min ・充電金属部とアース間 　　AC1,500V 50/60Hz 1min 　　Uimp 2.5kV(EN60947-5-1) ・各端子と非充電金属部間 　　AC1,500V 50/60Hz 1min 　　Uimp 2.5kV(EN60947-5-1) [定格絶縁電圧(Ui)]300V(EN60947-5-1) [汚染度(使用環境)]3(EN60947-5-1) [短絡保護装置]10Aヒューズ 形gIまたはgG(IEC60269) [条件付短絡電流]100A(EN60947-5-1) [定格密閉熱電流(I the)]5A、 4A、 0.5A(EN60947-5-1) [感電保護クラス]Class (I アース線付) [振動] 　誤動作…10〜55Hz 複振幅1.5mm [耐衝撃] 　耐久…最大1,000m/s2 　誤動作…最大500m/s2 [使用周囲温度]−10〜＋70℃(ただし、 氷結しないこと) [使用周囲湿度]35〜95%RH [質量(形D4C-1202の場合)]約540g(VCTF5m付) *1. 耐油性にすぐれたビニールキャブタイヤコードで、EN/IEC規格認定品です。
*2. 耐久性の値は、周囲温度5〜35℃、周囲湿度40〜70％RHの時のものですが、 負荷の種類や電流の大きさにより耐久性は異なります。

●PLC接続に特化した配線パターンで、信号配置確認の手間を削減。
●端子台の記名紙にPLCアドレスを記載。
●結線方式はプラススクリュータイプ、マイナススクリュータイプ、プッシュインタイプ、e-CONタイプを用意。
●電源端子付き、なしタイプを用意。
●DINレール取り付けが可能。
[定格電流]0.5A/信号、4A/コモン [定格電圧]DC24V [絶縁抵抗]100MΩ以上 (DC500Vにて) [耐電圧]AC500V 1min (リーク電流1mA以下) [使用周囲温度]0〜+55℃ [適用電線] 　適用電線範囲…AWG22-16(丸端子、Y端子)AWG26-16(より線、単線) 　電線ストリップ長…9mm 　締め付けトルク…0.5N・m [I/O点数 (極数)]32 (34)

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。
定格 [種類]プリセットカウンタ [機能]1段プリセットカウンタ、トータルプリセットカウンタ（切替） ＊1 [定格] 　電源電圧 ＊2…・AC24V 50/60Hz/DC12〜48V 　許容電圧変動範囲…定格電源電圧の85〜110％（DC12〜48Vは90〜110％） 　消費電力…約5.5VA/3.3W（AC24V/DC12〜48V） [取りつけ方法]埋込み取りつけ [外部接続方法]ねじ締め端子 [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン 形Y92S-P6使用時） [入力信号]CP1、CP2、リセット、トータルリセット ＊4 [カウンタ] 　最高計数速度…30Hz（最小パルス幅16.7ms）、 10kHz（最小パルス幅0.05ms）の切替（ON/OFF比1：1）＊CP1、 CP2共通設定 ・入力モード 　　加算（UP）、減算（DOWN）、加減算（UP/DOWN A（指令入力）、UP/DOWN B（個別入力）、UP/DOWN C（位相差入力））、 　　UP/DOWN D（指令入力）、UP/DOWN E（個別入力）、UP/DOWN F（位相差入力） 　出力モード…N、F、C、R、K-1、P、Q、A、K-2、D、L 　ワンショット時間…0.01〜99.99s ・復帰方式 　　外部リセット（最小信号幅1ms、20ms切替）、手動リセット、自動リセット（C、R、P、Qモードの動作にしたがってかかる 　　内部リセット） [プリスケール機能]有り（0.001〜99.999） [小数点設定]有り（下3桁） [センサ待ち時間]290ms以下（センサ待ち時間中は、制御出力OFFで入力は受け付けません） [入力方式] 　無電圧（NPN）入力/電圧（PNP）入力切替 　無電圧入力　短絡時インピーダンス：1kΩ以下（0Ω時流出電流約12mA）、短絡時残留電圧：3V以下、 　開放時インピーダンス：100kΩ以上 　電圧入力　　“H”レベル：DC4.5〜30V、“L”レベル：DC0〜2V（入力抵抗 約4.7kΩ） [外部機器への供給電源]DC12V（±10％）100mA（形H7CC-A8□を除く） [制御出力] 　・接点出力タイプ　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷：DC5V 10mA（P水準、参考値） 　・トランジスタ出力タイプ　DC30V max. 100mA max. 残留電圧DC1.5V以下（実力約1V）漏れ電流0.1mA以下 [表示方式　＊3] 　7セグメントネガLCD 　文字高 　カウント値 ：10mm（白色） 　設定値 ： 6mm（緑色） [桁数] 　6桁 　−99999〜999999（−5桁〜＋6桁） [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性：10年以上 [使用温度範囲]−10〜＋55℃（密着取りつけ時：−10〜＋50℃）（ただし、氷結、結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、氷結、結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） [付属品]埋込み取りつけ用アダプタ、防水パッキン、端子カバー ＊1.1段プリセットカウンタ+トータルカウンタの機能です。
＊2.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊3.電源ON時のみ表示します。
無通電時は表示しません。
＊4.形H7CC-A8□はリセット入力のみで、トータルカウントも同時にリセットします。
性能 [絶縁抵抗]100MΩ以上（DC500Vにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約120g（本体のみ）

光電・近接・超音波センサ、レベル機器、一般リレー、ソリッドステート・リレー、タイマ・カウンタ・温度調節器、監視制御機器、アナンシェータに適用 [ソケット形状] 丸形 [ピン数] 8ピン [形状] 表面接続 [端子形状]

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。
定格 [種類]プリセットカウンタ [機能]1段プリセットカウンタ、トータルプリセットカウンタ（切替） ＊1 [定格] 　電源電圧 ＊2…・AC100〜240V 50/60Hz 　許容電圧変動範囲…定格電源電圧の85〜110％（DC12〜48Vは90〜110％） ・消費電力 　　約6.8VA（AC100〜240V） 　　 [取りつけ方法]埋込み取りつけ [外部接続方法]ねじ締め端子 [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン 形Y92S-P6使用時） [入力信号]CP1、CP2、リセット、トータルリセット ＊4 [カウンタ] 　最高計数速度…30Hz（最小パルス幅16.7ms）、 10kHz（最小パルス幅0.05ms）の切替（ON/OFF比1：1）＊CP1、 CP2共通設定 ・入力モード 　　加算（UP）、減算（DOWN）、加減算（UP/DOWN A（指令入力）、UP/DOWN B（個別入力）、UP/DOWN C（位相差入力））、 　　UP/DOWN D（指令入力）、UP/DOWN E（個別入力）、UP/DOWN F（位相差入力） 　出力モード…N、F、C、R、K-1、P、Q、A、K-2、D、L 　ワンショット時間…0.01〜99.99s ・復帰方式 　　外部リセット（最小信号幅1ms、20ms切替）、手動リセット、自動リセット（C、R、P、Qモードの動作にしたがってかかる 　　内部リセット） [プリスケール機能]有り（0.001〜99.999） [小数点設定]有り（下3桁） [センサ待ち時間]290ms以下（センサ待ち時間中は、制御出力OFFで入力は受け付けません） [入力方式] 　無電圧（NPN）入力/電圧（PNP）入力切替 　無電圧入力　短絡時インピーダンス：1kΩ以下（0Ω時流出電流約12mA）、短絡時残留電圧：3V以下、 　開放時インピーダンス：100kΩ以上 　電圧入力　　“H”レベル：DC4.5〜30V、“L”レベル：DC0〜2V（入力抵抗 約4.7kΩ） [外部機器への供給電源]DC12V（±10％）100mA（形H7CC-A8□を除く） [制御出力] 　・接点出力タイプ　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷：DC5V 10mA（P水準、参考値） 　・トランジスタ出力タイプ　DC30V max. 100mA max. 残留電圧DC1.5V以下（実力約1V）漏れ電流0.1mA以下 [表示方式　＊3] 　7セグメントネガLCD 　文字高 　カウント値 ：10mm（白色） 　設定値 ： 6mm（緑色） [桁数] 　6桁 　−99999〜999999（−5桁〜＋6桁） [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性：10年以上 [使用温度範囲]−10〜＋55℃（密着取りつけ時：−10〜＋50℃）（ただし、氷結、結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、氷結、結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） [付属品]埋込み取りつけ用アダプタ、防水パッキン、端子カバー ＊1.1段プリセットカウンタ+トータルカウンタの機能です。
＊2.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊3.電源ON時のみ表示します。
無通電時は表示しません。
＊4.形H7CC-A8□はリセット入力のみで、トータルカウントも同時にリセットします。
性能 [絶縁抵抗]100MΩ以上（DC500Vにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約120g（本体のみ）

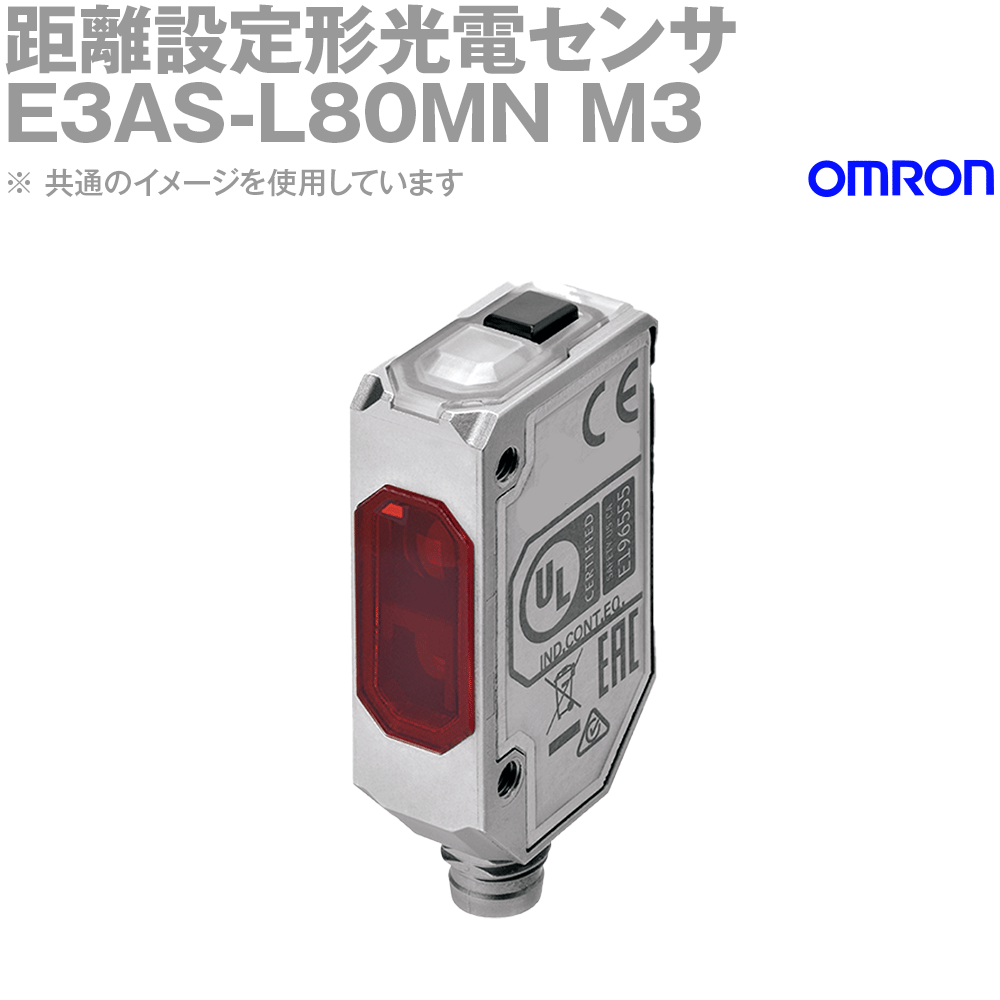

・様々なアプリケーションに対応可能なシリーズ構成 ・ティーチング方式で誰でも簡単に最適な設定が可能 ・防汚コーティングで検出面の汚れを防ぐ ・IP67/69K/67Gの保護構造に加えてEcolab認証取得済み ・全機種IO-Linkを搭載（NPNタイプを除く） [検出方式]三角測距 [検出距離範囲]10mm?設定距離（白紙、黒紙100×100mm） [設定範囲]20?80mm（白紙、黒紙100×100mm） [投光スポット径（参考値）]φ4mm（距離80mm時） [応差] 　白紙：設定距離の2%以下 　黒紙：設定距離の5%以下 [反射率特性（白黒誤差）]設定距離の5％以下 [光源（発光波長）]赤色発光ダイオード（650nm） [電源電圧]DC10?30V（リップル（p-p）10％含む） Class2 [消費電流]35mA以下 [入出力] ・制御出力 　　負荷電源電圧DC30V以下 Class2、負荷電流100mA以下（残留電圧 負荷電流10mA未満：1V以下、負荷電流10?100mA未満：2V以下） 　　オープンコレクタ出力形（NPN/PNP出力 形式によって異なります） [NPN出力 ]出力1：NO（ノーマルオープン）、出力2：NC（ノーマルクローズ） [応答時間]動作・復帰：各1ms以下 [しきい値設定方式]ティーチング方式/IO-Link通信での設定 [使用周囲照度]受光面照度 白熱灯：3,000lx以下、太陽光：10,000lx以下 [保護回路]電源逆接続保護、出力短絡保護、出力逆接続保護 [周囲温度範囲] 　動作時：?25?＋55℃、 　保存時：?40?＋70℃ 　（ただし、氷結・結露しないこと） [周囲湿度範囲]動作時：35?85%RH、保存時：35?95%RH（ただし、結露しないこと） [絶縁抵抗]20MΩ以上（DC500Vメガにて） [耐電圧]AC1,000V 50/60Hz 1min [振動（耐久）]10?55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃（耐久）]500m/s^2 X、Y、Z各方向 3回 [保護構造]IP67（IEC60529）、IP69K（ISO20653）、IP67G（JIS C 0920 附属書1） [表示] 　動作表示灯（橙色） 　安定・通信表示灯（緑色＊） 　＊ IO-Link通信モード（COMモード）時：点滅 [接続方式]M8コネクタタイプ [質量（梱包状態/本体のみ）] 　M8コネクタタイプ…約75g/約30g [材質] 　ケース…ステンレス（SUS316L） 　レンズ部・　ディスプレイ部…メタクリル樹脂（PMMA）/レンズ部：防汚コーティング 　表示部…ポリアミド11（PA11） [主なIO-Link機能] 　・NO（ノーマルオープン）/NC（ノーマルクローズ）の動作モード切替 　・ティーチングの実行（2点ティーチング、背景ティーチング） 　・しきい値の設定 　・制御出力のタイマ機能およびタイマ時間の選択 　・設定初期化 　・キーロック機能設定（無効/有効（ボタンで解除可）/有効（ボタンで解除不可）） 　・モニタ出力（検出量、受光量の出力）＊ ＊E3AS-HL、E3AS-Fのみ [IO-Link通信仕様] 　IO-Link仕様…Ver1.1 　伝送速度…COM3（230.4kbps） ・データ長 　　PDサイズ：4byte、 　　ODサイズ：1byte（M-sequence type：TYPE_2_V） ・最小サイクルタイム 　　PDサイズ：1byte、ODサイズ：1byte 　　（M-sequence type：TYPE_2_1） [付属品] 　取扱説明書、コンプライアンスシート、インデックスリスト（IO-Linkタイプのみ付属）注. 取りつけ金具は別売 　E3AS-HL　FDA証明ラベル、警告ラベルを同梱 　E3AS-F　FDA証明ラベルを同梱

・通信ケーブル施工部のネジレス化により、施工トラブルが減少！ ・結線作業時間が 1/30に！！ ・フラットケーブル [商品名称]終端抵抗 [仕様] 　フラットケーブルのコネクタ型終端抵抗です。
　幹線の線端のフラットコネクタソケット(形DCN4-TR4)に装着します。

●特徴 いかなる経路からも切削油の浸入を許さない 最強の「材料」 フッ素樹脂ケーブル ケーブルからの浸入を『フッ素樹脂』でブロック いかなる経路からも切削油の浸入を許さない 先進の「封止工法」 ケーブル接合部からの浸入を先進の『封止工法』でブロック [サイズ]M12 [シールド]シールド [形式]形E2ER-X3D□ [検出距離]3mm±10% [設定距離＊1]0?2.4mm [応差]検出距離の10%以下 [検出可能物体]磁性金属（非磁性金属は検出距離が低下します。
） [標準検出物体]鉄12×12×1mm [応答周波数＊2]1kHz [電源電圧]DC10?30V リップル（p-p） 10%含む [漏れ電流]0.8mA以下 [制御出力] 　開閉容量…3?100mA 　残留電圧…3V以下（負荷電流100mA、コード長2m時） [表示灯]動作表示（赤色）、設定表示（緑色） [動作モード（検出物体接近時）]NO [保護回路]サージ吸収、負荷短絡保護 [周囲温度範囲]動作時：-25?+70℃ 保存時：-40?+85℃（ただし、氷結、結露しないこと） [周囲湿度範囲]動作時、保存時：各35?95%RH（ただし、結露しないこと） [温度の影響]-25?+70℃の温度範囲内で+23℃時、検出距離の±10%以内 [電圧の影響]定格電源電圧±15%範囲内で、定格電源電圧時、検出距離の±1%以内 [絶縁抵抗]50MΩ以上（DC500Vメガにて） 充電部一括とケース間 [耐電圧]AC1,000V 50/60Hz 1min 充電部一括とケース間 [振動（耐久）]10?55Hz 複振幅1.5mm X、Y、Z各方向 2h [衝撃（耐久）]1,000m/s2X、Y、Z各方向 10回 [保護構造] 　IP67（IEC60529）、IP67G（JIS C 0920 附属書1） 　オムロン耐油コンポーネント評価基準＊3 合格 　（切削油種類 JIS K 2241:2000規定の切削油剤、温度35℃以下） [接続方式]コネクタ中継タイプ（標準コード長 300mm） [質量（梱包状態）]約40g [材質] 　ケース…黄銅 ニッケルメッキ 　検出面…ポリブチレンテレフタレート（PBT） 　締付ナット…黄銅 ニッケルメッキ 　歯付座金…鉄 亜鉛メッキ [付属品]取扱説明書 ＊1. 緑色の表示灯が点灯する範囲でお使いください。
＊2. 応答周波数は平均値です。
測定条件は、標準検出物体をもちい検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
＊3.「オムロン耐油コンポーネント評価基準」とは、オムロン独自の耐久性評価基準です。
接続方式においてコネクタ中継タイプについては、耐油コネクタ（形XS5□R）が正しくかん合された状態での保護構造性能です。
耐油コネクタ（形XS5FR）のコネクタがなくコード芯線が出ている部分は、本性能の対象外です。
また、コード引き出しタイプについても、コード芯線が出ている部分については、本性能の対象外です。

〈基本機能〉 ・白色表示で視認性向上、カラーユニバーサルデザインを採用。
・6桁全てに上下キーを配置、設定時などの操作回数が減らせます。
・各キーが点灯する操作ガイドでわかりやすい操作を実現。
・カウント値・計測値のステータス表示により、進捗が一目でわかりやすい。
・端子台タイプ全機種を奥行き59mmで短胴化。
〈安全/信頼〉 ・寿命を推定し事前に交換時期をお知らせ。
・全機種で電源回路と入力回路を絶縁し、配線の制約が不要に。
・無償保証期間3年。
〈その他〉 ・形H7CX-Nの定格・性能・機能を踏襲。
・出力割当や出力ON/OFFの反転機能を搭載。
・形H7CN/形H7ANからの置換で困らない停電記憶・形H7AN互換機能を搭載。
定格 [種類]プリセットカウンタ [機能]1段プリセットカウンタ、トータルプリセットカウンタ（切替） ＊1 [定格] 　電源電圧 ＊2…・AC100〜240V 50/60Hz 　許容電圧変動範囲…定格電源電圧の85〜110％（DC12〜48Vは90〜110％） ・消費電力 　　約6.8VA（AC100〜240V） 　　 [取りつけ方法]埋込み取りつけ [外部接続方法]ねじ締め端子 [保護構造]IEC規格 IP66、ただしパネル表面のみ（防水パッキン 形Y92S-P6使用時） [入力信号]CP1、CP2、リセット、トータルリセット ＊4 [カウンタ] 　最高計数速度…30Hz（最小パルス幅16.7ms）、 10kHz（最小パルス幅0.05ms）の切替（ON/OFF比1：1）＊CP1、 CP2共通設定 ・入力モード 　　加算（UP）、減算（DOWN）、加減算（UP/DOWN A（指令入力）、UP/DOWN B（個別入力）、UP/DOWN C（位相差入力））、 　　UP/DOWN D（指令入力）、UP/DOWN E（個別入力）、UP/DOWN F（位相差入力） 　出力モード…N、F、C、R、K-1、P、Q、A、K-2、D、L 　ワンショット時間…0.01〜99.99s ・復帰方式 　　外部リセット（最小信号幅1ms、20ms切替）、手動リセット、自動リセット（C、R、P、Qモードの動作にしたがってかかる 　　内部リセット） [プリスケール機能]有り（0.001〜99.999） [小数点設定]有り（下3桁） [センサ待ち時間]290ms以下（センサ待ち時間中は、制御出力OFFで入力は受け付けません） [入力方式] 　無電圧（NPN）入力/電圧（PNP）入力切替 　無電圧入力　短絡時インピーダンス：1kΩ以下（0Ω時流出電流約12mA）、短絡時残留電圧：3V以下、 　開放時インピーダンス：100kΩ以上 　電圧入力　　“H”レベル：DC4.5〜30V、“L”レベル：DC0〜2V（入力抵抗 約4.7kΩ） [外部機器への供給電源]DC12V（±10％）100mA（形H7CC-A8□を除く） [制御出力] 　・接点出力タイプ　AC250V/DC30V 3A 抵抗負荷（cosφ＝1）　最小適用負荷：DC5V 10mA（P水準、参考値） 　・トランジスタ出力タイプ　DC30V max. 100mA max. 残留電圧DC1.5V以下（実力約1V）漏れ電流0.1mA以下 [表示方式　＊3] 　7セグメントネガLCD 　文字高 　カウント値 ：10mm（白色） 　設定値 ： 6mm（緑色） [桁数] 　6桁 　−99999〜999999（−5桁〜＋6桁） [停電記憶方式]不揮発性メモリ（書換え回数10万回以上）データ保持性：10年以上 [使用温度範囲]−10〜＋55℃（密着取りつけ時：−10〜＋50℃）（ただし、氷結、結露しないこと） [保存温度範囲]−25〜＋70℃（ただし、氷結、結露しないこと） [使用周囲湿度]25〜85％ [ケース外装]ブラック（N1.5） [付属品]埋込み取りつけ用アダプタ、防水パッキン、端子カバー ＊1.1段プリセットカウンタ+トータルカウンタの機能です。
＊2.インバータの出力を電源として使用しないでください。
DC仕様のリップル含有率は20％以下。
＊3.電源ON時のみ表示します。
無通電時は表示しません。
＊4.形H7CC-A8□はリセット入力のみで、トータルカウントも同時にリセットします。
性能 [絶縁抵抗]100MΩ以上（DC500Vにて）導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間：AC2,000V 50/60Hz 1min 　電源と入力回路間：AC2,000V 50/60Hz 1min（形H7CC-□D□以外） 　（AC24V/DC12〜48Vタイプは、AC1,500V） 　制御出力と電源、入力回路間：AC1,500V 50/60Hz 1min（形H7CC-□SD□） 　AC2,000V 50/60Hz 1min（形H7CC-□SD□以外） 　非連続接点間：AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間： 6.0kV（AC24V/DC12〜48Vタイプは、1.0kV） 　導電部端子と露出した非充電金属部間： 　6.0kV（AC24V/DC12〜48Vタイプは、1.5kV） [静電気耐力]8kV（誤動作）、15kV（破壊） [振動] 　耐久…10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作…10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久…300m/s2 3軸各方向 各3回 　誤動作…100m/s2 3軸各方向 各3回 [寿命] 　機械的寿命：1,000万回以上 　電気的寿命：10万回以上（AC250V 3A 抵抗負荷、周囲温度条件：23℃） [質量]約120g（本体のみ）

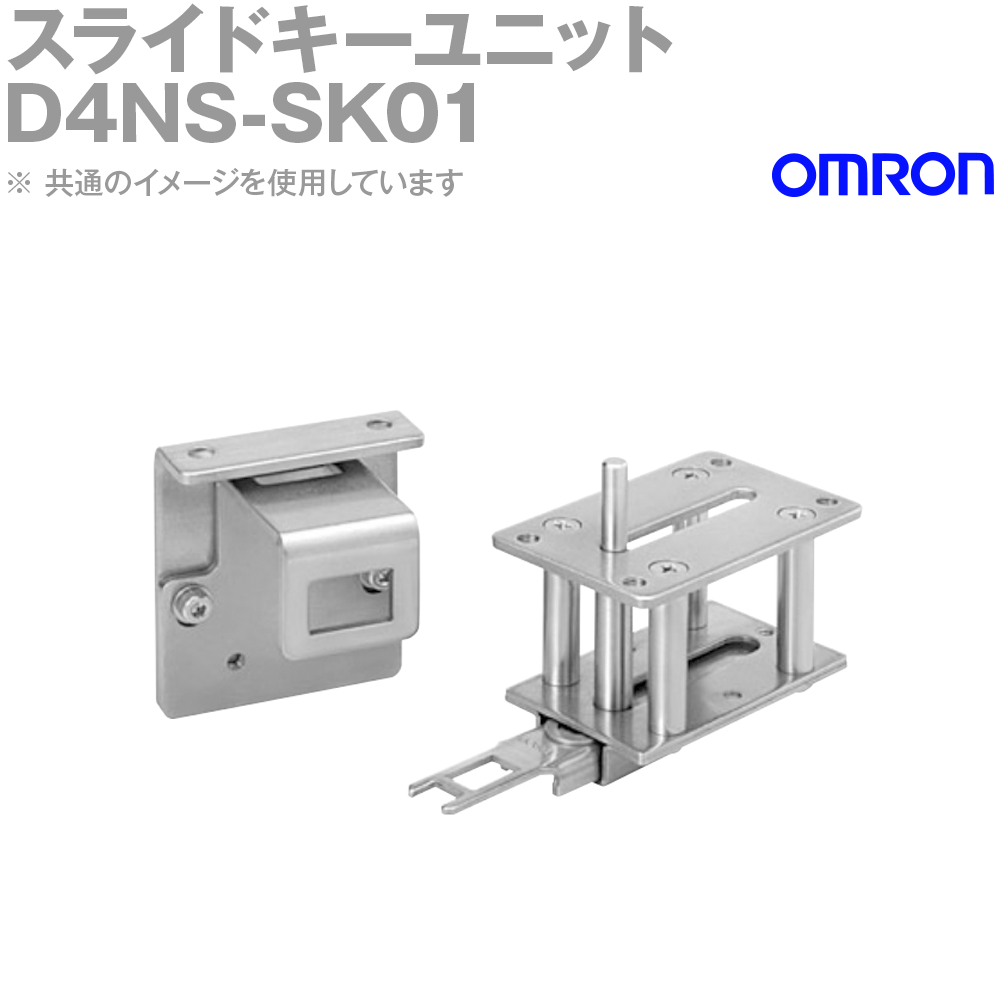

[仕様] 　質量 ： 422g 　機械的耐久性 ： 2万回以上 [内容] 　スライドキー本体 (操作キーを含む) ： 1個 　取付補助金具 ： 1個 　受金具 ： 1個 [適用ドアスイッチ形式]形D4NS1コンジットタイプ

[仕様] 　質量 ： 422g 　機械的耐久性 ： 2万回以上 [内容] 　スライドキー本体 (操作キーを含む) ： 1個 　取付補助金具 ： 1個 　受金具 ： 1個 [適用ドアスイッチ形式]形D4NS1コンジットタイプ
